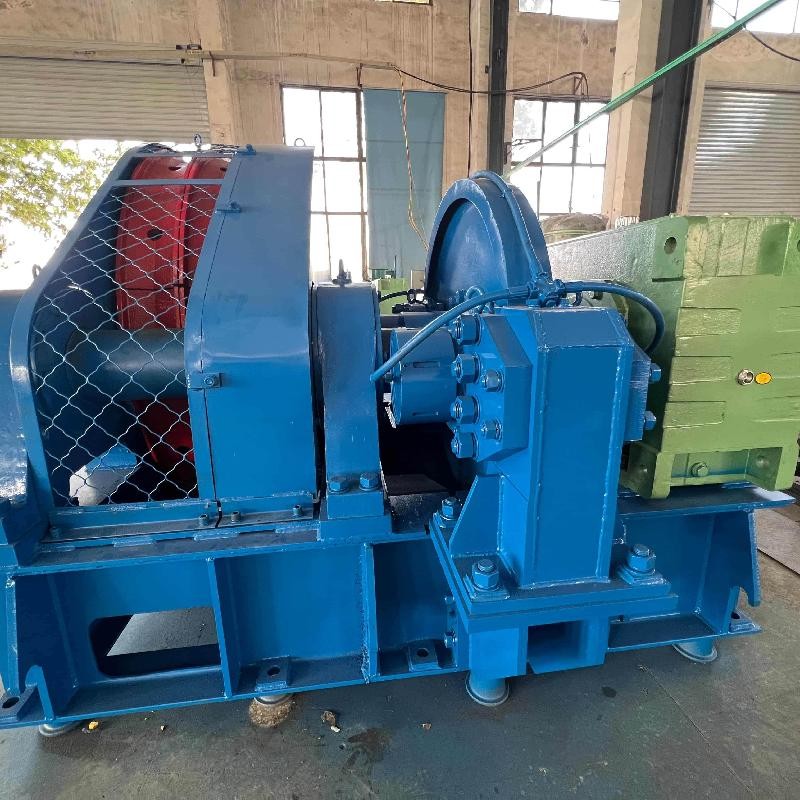

Winch Mwyngloddio Echdynnu Mwyn
Arwynebedd: Yn ffitio pyllau glo a metel pwll agored - yn yr wyneb gweithio a'r gorsafoedd mathru. Yn gwrthsefyll cyrydiad ac yn gwrthsefyll stormydd tywod - yn goddef siglenni tymheredd, glaw, eira, ac ati.
Senarios Cais ac Amodau Gwaith
Peiriant codi pwrpasol ar gyfer echdynnu mwyn. Yn canolbwyntio ar symud neu'n fertigol neu'n llorweddol. Yn cyd-fynd â llawer o amodau mwyngloddio anodd.
Amgylchedd gweithredu
Tanddaearol: Yn gweithio mewn siafftiau fertigol, siafftiau ar oleddf, a thwneli o byllau glo a metel. Dyluniad gwrth-ffrwydrad, gwrth-lwch, gwrth-leithder - yn trin nwy uchel, lleithder uchel, llwch trwm.
Arwynebedd: Yn ffitio pyllau glo a metel pwll agored - yn yr wyneb gweithio a'r gorsafoedd mathru. Yn gwrthsefyll cyrydiad ac yn gwrthsefyll stormydd tywod - yn goddef siglenni tymheredd, glaw, eira, ac ati.
Mathau o fwynglawdd
Pyllau glo: Ar gyfer glo rhydd - mae canllaw rhaff drwm a rheolaeth llwyth wedi'i optimeiddio. Mae rhai modelau atal ffrwydrad yn bodloni gofynion diogelwch mwyngloddiau nwy uchel.
Mwyngloddiau metel: Ar gyfer mwyn craig galed fel haearn, copr, aur - anghenion codi trwm. Strwythur cryfach a gwell gwisgo rhannau.
Swyddi nodweddiadol
Cludo: Llusgo ceir mwynglawdd ac offer twnelu mewn twneli tanddaearol; symud mwyn chwyth mewn mwyngloddiau arwyneb.
Codi: Codi mwyn o dan y ddaear i'r wyneb trwy siafftiau fertigol; cludo mwyn i finiau storio trwy siafftiau ar oleddf.
Cludiant: Symud mwyn yn llorweddol mewn croes-fynediadau tanddaearol neu mewn mwyngloddiau arwyneb, gan ddefnyddio systemau rheilffordd.
Mannau mowntio
Tanddaearol: Fel arfer ar waelod y pwll, wrth fynedfeydd twnnel i'r ardal fwyngloddio, neu mewn siambr winsh bwrpasol - yn agos at yr wyneb gweithio i gwtogi'r pellter cludo.
Arwyneb: Wedi'i osod ar ymyl y pwll neu ger y porthiant malwr - wedi'i osod ar sylfaen goncrit neu lwyfan symudol.
Strwythur a Chydrannau Allweddol
Dyluniad modiwlaidd trwm. Mae rhannau craidd yn cael eu hadeiladu ar gyfer cryfder uchel a gwrthsefyll traul - ar gyfer symud mwyn.
| Cydran | Disgrifiad |
|---|---|
| Uned Drymiau Dyletswydd Trwm | Un darn wedi'i ffugio'n uchel-dur aloi cryfder, caled-yn wynebu-aloi sy'n gwrthsefyll traul. Yn ffitio cludiant mwyn trwm. Gyda canllaw auto rhaff. |
| System Power Drive | Modur asyncronaidd pŵer uchel neu fodur VFD + lleihäwr gêr planedol caled - yn rhoi trorym uchel. |
| System Brake Diogelwch | Brêc disg hydrolig + methiant electromagnetig-brêc diogel. Brecio dau gam - stopio'n ddiogel o dan lwythi trwm. |
| System Rheoli Smart | Cabinet PLC - monitro llwyth, rheoli teithio, rhybuddio am fai. Yn cefnogi rheolaeth â llaw, awtomatig ac o bell. |
| Dyfeisiau Ategol | Synhwyrydd tensiwn rhaff, dangosydd dyfnder, amddiffyn rhag y gwynt / gor-redeg, iro canoledig. |
Sut Mae'n Gweithio a Rhesymeg Gweithredu
Gyriant modur
Swyddi safonol: modur asyncronaidd cawell gwiwerod. Llwythi trwm neu reolaeth cyflymder manwl gywir: modur VFD.
Atal ffrwydrad o dan y ddaear: modur gwrth-fflam - yn cwrdd â rheolau diogelwch pyllau glo.
Gostyngiad a brecio
Gostyngiad: Mae lleihäwr gêr planedol yn troi torque isel cyflymder uchel yn trorym uchel cyflymder isel - effeithlonrwydd Mwy na neu'n hafal i 92%.
Brecio: Brêc hydrolig ar gyfer arosfannau arferol. Argyfwng yn sbarduno'r brêc diogelwch - arafiad 3-5 m/s² - yn osgoi difrod i offer neu ollwng mwyn o dan lwythi trwm.
Rheoli llwyth
Monitro amser real o densiwn rhaff a llwyth. Mae PLC yn addasu pŵer modur yn awtomatig - codi torque cyson.
Yn gweithio gyda dangosydd dyfnder ar gyfer lleoli manwl gywir - yn rheoli cyflymiad / arafiad yn awtomatig - yn atal gorlifiad.
Manylebau Technegol Allweddol
| Paramedr | Ystod Nodweddiadol | Nodiadau |
|---|---|---|
| Llwyth â Gradd | 10-1000 kN (1-100 t) | Graded by mining class; hard rock models >200 t |
| Cyflymder Rhaff | 1–8 m/s | Mae VFD yn rhoi 0.5-10 m/s yn ddi-gam |
| Gallu Drwm | 100-2000 m o raff | Custom gan ddyfnder siafft / pellter trafnidiaeth; dirwyn-haen sengl/aml |
| Pŵer Modur | 30–1000 kW | Yn cyfateb i lwyth/cyflymder; Mae angen ardystiad gwrth-fflam |
| Cyflenwad Pŵer | 380V / 660V / 1140V / 3300V | O dan y ddaear: 660V / 1140V gwrth-fflam; wyneb: hyd at 3300V |
| Llethr Gweithio | 0 gradd (llorweddol) i 45 gradd (ar oledd) | Mae gan fodelau llethr serth brêc gwrthlithro |
Cydymffurfiaeth Diogelwch a Mwyngloddio
Rhaid i winshis echdynnu mwyn ddilyn safonau diogelwch mwyngloddio yn llym - mae nodweddion llwyth trwm yn cael eu hatgyfnerthu.
Dyluniad gwrth-ffrwydrad:
Mae modelau pyllau glo yn cwrdd â GB 3836.1 - modur gwrth-fflam, system reoli ddiogel yn ei hanfod.
01
Brecio brys:
Brêc dau gam - yn ymgysylltu'n awtomatig o fewn 0.2 s ar golli pŵer - pellter brecio Llai na neu'n hafal i 1 m.
02
Diogelu gorlwytho:
Synhwyrydd llwyth adeiledig - yn stopio a larymau pan fydd y llwyth yn fwy na 110% o'r sgôr.
03
Safonau sy'n berthnasol:
GB/T 20961-2007, MT/T 771-2011 - ardystiedig gyda label diogelwch mwyngloddio cenedlaethol (MA).
04
Defnyddiau, Gwydnwch a Graddfa IP
Dur cryfder uchel:
Ffrâm wedi'i weldio o blât trwchus Q355B. Drwm wedi'i ffugio o 45# dur - cryfder tynnol Yn fwy na neu'n hafal i 700 MPa.
Gwisgwch rannau:
Gwyneb caled drwm gydag aloi carbid - caledwch Yn fwy na neu'n hafal i HRC55. Rhaff gwifren wedi'i galfaneiddio a'i orchuddio â phlastig - ymwrthedd traul 30% yn well.
Graddfa ddiwydiannol:
IP55 - yn gweithio mewn -20 gradd i 40 gradd, lleithder o 95% o dan y ddaear. Mae gan fodelau arwyneb orchudd gwrth-cyrydu.
Gofynion gosod
Tanddaearol: Trwsio ar sylfaen goncrit gref – gwall lefeledd Llai na neu'n hafal i 0.1‰. Gadael lle ar gyfer awyru a chynnal a chadw.
Arwyneb: Sylfaen sefydlog neu lwyfan symudol. Ychwanegu amddiffyniad rhag gwynt, glaw a chorydiad.
Nodweddion gweithredu
Panel rheoli gweledol - cychwyn / stopio, rheoli cyflymder, brêc brys. Yn cefnogi newid modd lleol / o bell.
Mae AEM yn dangos uchder codi, llwyth, cyflymder, ac ati Diagnosis awtomatig o fai gydag atebion.
Cynnal a chadw arferol
Dyddiol: Gwiriwch wisgo esgidiau brêc, tensiwn rhaff, iro.
Wythnosol: Mesur tymheredd a dirgryniad y lleihäwr a'r modur - gwirio bolltau.
Misol: Dangosydd dyfnder graddnodi a diogelu gorlwytho. Newid olew reducer bob chwe mis. Dadosod ac arolygu llawn unwaith y flwyddyn.
Cefnogaeth Addasu a Dethol
Gradd llwytho:
Custom o 10 kN i 1000 kN (1-100 t) yn seiliedig ar bwysau mwyn a phellter trafnidiaeth.
Hyd rhaff:
O 100 m i 2000 m - yn cyd-fynd â dyfnder a phellteroedd siafftiau gwahanol.
Opsiynau rheoli:
PLC safonol, rheolaeth VFD, monitro o bell - cynlluniau lluosog.
Opsiynau foltedd:
380V, 660V, 1140V, 3300V - yn ffitio cyflenwadau pŵer gwahanol.
